50 lignes de fabrication de câbles mous FTTH à l'intérieur

  • 50 Line Indoor FTTH Drop Soft Cable Making Machine Processing
Lieu d'origine Dongguan, Guangdong, Chine
Nom de marque RBTX
Certification ISO9001, ISO14001, ISO45001
Numéro de modèle RBTX-50-FTTHSF est utilisé.
Quantité de commande min 1 série
Prix negotiable
Détails d'emballage Boîte en bois
Délai de livraison 15 jours ouvrables
Conditions de paiement 100% à l'avance T/T EXW Dongguan
Capacité d'approvisionnement 10 SET/MONTH

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Mettre en évidence

machine de traitement des câbles

,

Machine de fabrication de câbles souples

,

machine de fabrication de câbles
Laisser un message
Description de produit

Rongbagn 50 ligne ligne de production de câbles en fibre intérieure FTTH ligne de câbles doux à goutte



Définition


Il s'agit d'une ligne de production complète de 50 extrudeuses, qui fabrique à la fois des câbles plats à chute FTTH et des câbles mous intérieurs.



Pour la fabrication de structures de câbles:

A. Diamètre extérieur du câble de patchcord duplex simple: 1,2/1,6/2,0/3,0 mm, 0,6/0,9 mm fibres tampons + membres renforcés de fil Kevlar/aramide + enveloppe LSZH/PVC.

B. Le câble de distribution à plusieurs noyaux de diamètre extérieur maximal 5,0 mm, 6 noyaux de fibres tampons de 0,9 mm + éléments de renforcement de fils Kevlar/aramide + enveloppe LSZH/PVC.

C. Mini câble en fibre optique à l'intérieur de diamètre extérieur de 3,8 mm max. jusqu'à 24 fibres nues de couleur à noyau + câbles de renforcement en fils de Kevlar/aramide + enveloppe LSZH/PVC.

D. Cable à fibre optique FTTH à chute de 2,0x3,0 mm, 2,0x5,0 mm. Structure du câble: fibres nues + fils d'acier / membres renforcés en FRP + enveloppe LSZH / PVC / PE.

Et d'autres câbles optiques similaires.



50 lignes de fabrication de câbles mous FTTH à l'intérieur 0



50 lignes de fabrication de câbles mous FTTH à l'intérieur 1





Paramètres techniques

Paramètre Valeur
Vitesse de la structure 190 m/min
Diamètre de la fibre tampon étroite 00,6 mm à 0,9 mm
Tension de tampon étroite 1N à 3N
Tensions des fibres 0.4N-1.2N±0,05N
tête de ligne aramidée 10 à 16 têtes
tension de récupération de l'aramide 1N à 3N
Longueur de la chaîne de production ≤ 35M
Exigences d'alimentation électrique 63KVA, AC380V ±10% 50HZ trois phases à cinq fils
Normalement, la machine consomme de l'énergie en fonctionnement. ≈ 35 kW/h
Capacité de production

≈ 11 km/h (câble simplex);

≈5km/h (duplex)le câble);

≈9km/h (le câble de bas de gamme 2,0X3,0 mm);

≈7km/h (le câble de basse 2.0x5.0mm)





Configuration des lignes


01.Φ800 renforcer le membre plus grand câble d'acier pay-off;

02.Les fibres tampons + 2 têtes de FRP/ petit fil d'acier pay-off;

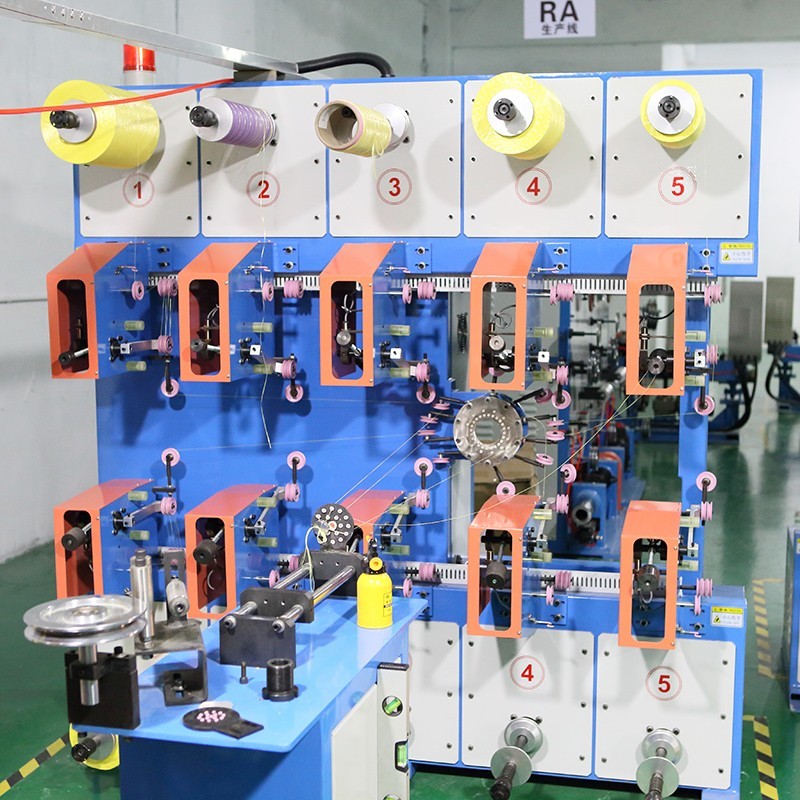

03.10 têtes de fils d'aramide pay-off (option de paiement de fils d'aramide motorisés disponible);

04.support de moule de positionnement mobile;

05.50 Extrudeuse;

06.sécheuse + trempette;

07.Un ordinateur industriel FIBERCAN, un appareil de commande de programme.

08.une cuve d'eau mobile et un réservoir d'eau chaude;

09.réfrigérateur de 4 ch

10.une cuve d'eau de refroidissement de type fixe et un réservoir d'eau de refroidissement;

11.un détecteur laser de diamètre;

12.un dispositif de support d'imprimante à jet d'encre sans imprimante à jet d'encre;

13.Φ640 capstan à roues;

14.un accumulateur de câbles;

15.630 à prendre.



La configuration des composants de la machine est réglable selon les exigences du processus.
