Ligne de production de câbles en fibres douces

Rongbagn 50 ligne ligne de production de câbles en fibre intérieure ligne de câbles en fibre douce


Définition
Cette ligne de production de câbles à fibre optique fabrique des câbles de type intérieur, de diamètre extérieur de 5,0 mm maximum.
Structures de câbles:
A. Diamètre extérieur du câble de patchcord duplex simple: 1,2/1,6/2,0/3,0 mm, 0,6/0,9 mm fibres tampons + membres renforcés de fil Kevlar/aramide + enveloppe LSZH/PVC.
B. Le câble de distribution à plusieurs noyaux de diamètre extérieur maximal 5,0 mm, 6 noyaux de fibres tampons de 0,9 mm + éléments de renforcement de fils Kevlar/aramide + enveloppe LSZH/PVC.
C. Mini câble en fibre optique à l'intérieur de diamètre extérieur de 3,8 mm max. jusqu'à 24 fibres nues de couleur à noyau + câbles de renforcement en fils de Kevlar/aramide + enveloppe LSZH/PVC.
Et d'autres câbles optiques similaires.
La configuration des composants de la machine est réglable selon les exigences du processus.

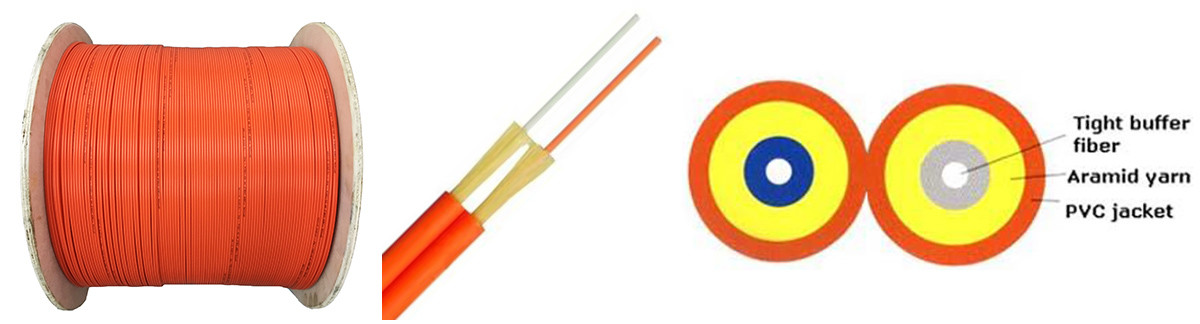

Cable fini:



Caractéristiques:

1L'extrudeuse spéciale de précision et la tête de la machine de réglage fin de précision.
2La surface du câble est lisse.
3, contrôle automatique de rétroaction du diamètre du câble, la courbe historique du diamètre peut être retracée.
4La tension est précisément constante et la perte supplémentaire est faible.
5Le contrôle de la température est contrôlé par le compteur de température OMRON importé, et le contrôle de la température est précis.
6La ligne d'enroulement automatique à double bobine est stable et fiable en fonctionnement, et la ligne d'enroulement automatique est formée une fois, sans rebond.
7, système international de contrôle de la technologie informatique industrielle avec un haut degré d'automatisation, il peut être lié à MES, systèmes ERP, suivi en temps réel et gestion de la production.
8. Les principaux systèmes de contrôle et composants sont des marques de renommée internationale, et la ligne de production a une grande stabilité et fiabilité.

Paramètres techniques

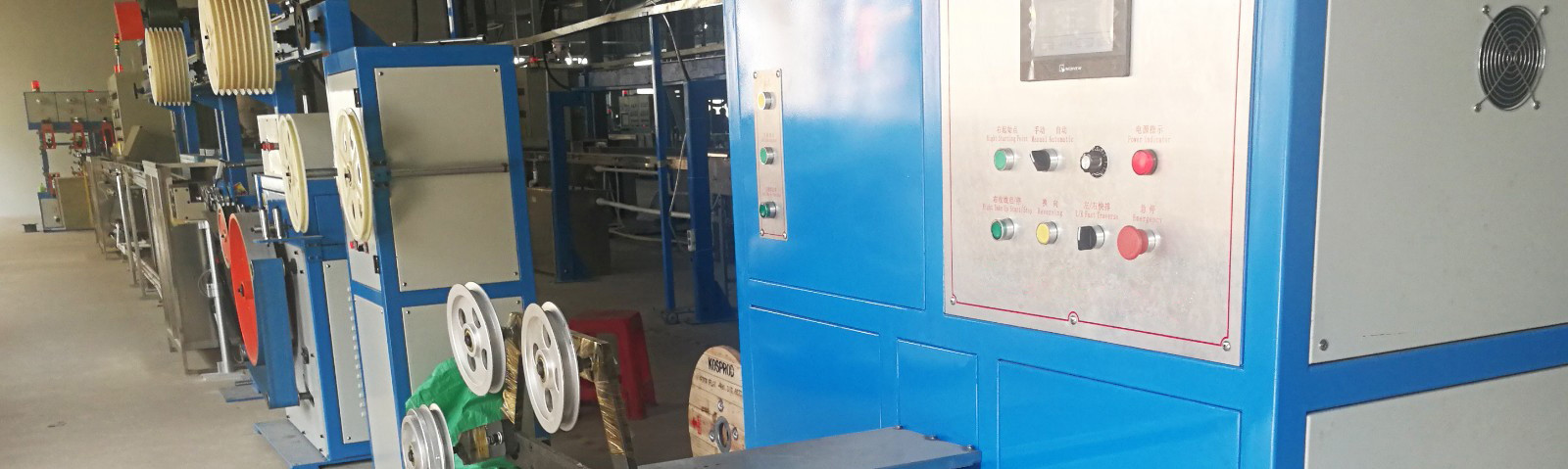

Configuration des lignes
01. Remboursement des fibres tampons motorisées;
02.10 têtes de fils d'aramide pay-off (option de paiement de fils d'aramide motorisés disponible);
03.support de moule de positionnement mobile;
04.50 Extrudeuse;
05.sécheuse + trempette;
06.Un ordinateur industriel FIBERCAN, un appareil de commande de programme.
07.une cuve d'eau mobile et un réservoir d'eau chaude;
08.réfrigérateur de 4 ch
09.une cuve d'eau de refroidissement de type fixe et un réservoir d'eau de refroidissement;
10.un détecteur laser de diamètre;
11.un dispositif de support d'imprimante à jet d'encre sans imprimante à jet d'encre;
12.Φ640 capstan à roues;
13.un accumulateur de câbles;
14.630 à prendre.
