Machine de recouvrement de câbles en fibre à l'intérieur de câbles en fibre à plusieurs lignes 70

Rongbang 70 ligne ligne de production de câbles en fibre intérieure ligne d'enveloppe de câbles en multifibre

Définition

Cette machine de fabrication de câbles à fibre optique enveloppe le câble optique multi-noyaux de distribution intérieure / extérieure, le câble de fibre tactique avec PVC, LSZH, PE jacket, diamètre extérieur est de 11,5 mm max.

Structures de câbles:

A. câble de distribution intérieur avec des fibres tampons de 0,6/0,9 mm jusqu'à + membres renforcés de fil Kevlar/aramide + enveloppe LSZH/PVC;

B. câble de rupture avec une gaine simple de 2,0 mm + remplisseurs/membres de renforcement + enveloppe LSZH/PVC;

C. Cable à micro-bout avec sous-unité en fibre nue multicolore + charges/membres de renforcement + enveloppe LSZH/PVC;

D. câble tactique intérieur/extérieur, PBT unitube tube lâche non blindé en PE.

Et d'autres câbles optiques similaires.

La configuration des composants de la machine est réglable selon les exigences du procédé (la cage de jonction des fils d'aramide est facultative).

Caractéristiques:

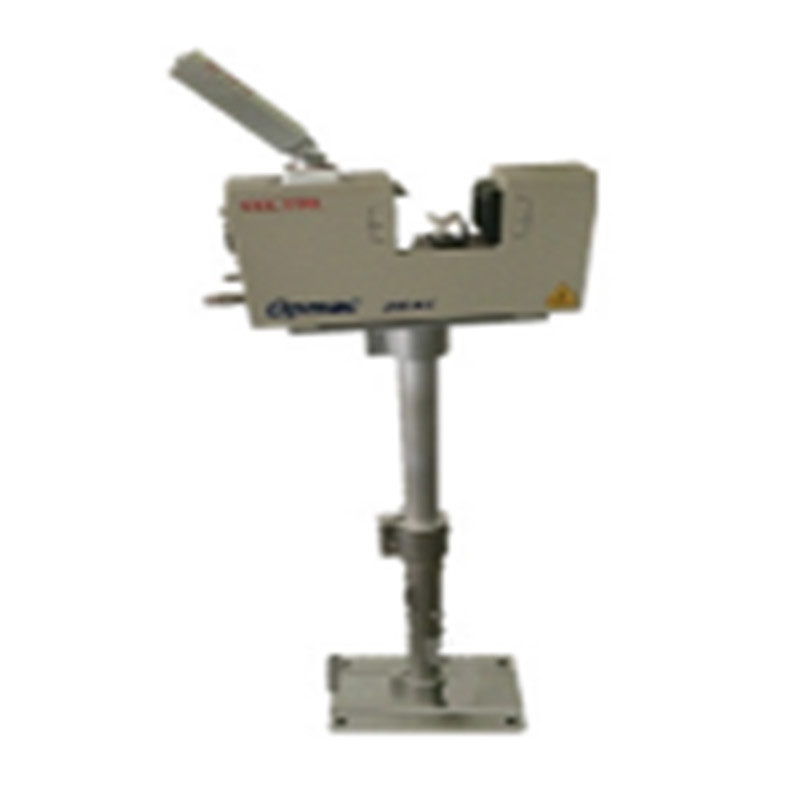

1L'extrudeuse spéciale de précision et la tête de la machine de réglage fin de précision.

2La surface du câble est lisse et lisse.

3, contrôle automatique de rétroaction du diamètre du câble, la courbe historique du diamètre du câble peut être retracée.

4Les fibres optiques sont motorisées, la tension est constante et la perte supplémentaire est faible.

5Le contrôle de la température est contrôlé par le compteur de température OMRON importé, et le contrôle de la température est précis.

6La ligne d'enroulement automatique à double bobine est stable et fiable en fonctionnement, et la ligne d'enroulement automatique est formée une fois, sans rebond.

7. Système de contrôle de la technologie informatique industrielle internationale avec un haut degré d'automatisation, il peut être relié aux systèmes MES, ERP, suivi en temps réel et gestion de la production.

8. Les principaux systèmes de contrôle et composants sont des marques de renommée internationale, et la ligne de production a une grande stabilité et fiabilité.

9Le câble à fibres optiques étroitement fixé adopte la ligne de câble à câble à câble à câble, la tension du fil de câble est stable et peut être réglée en ligne.

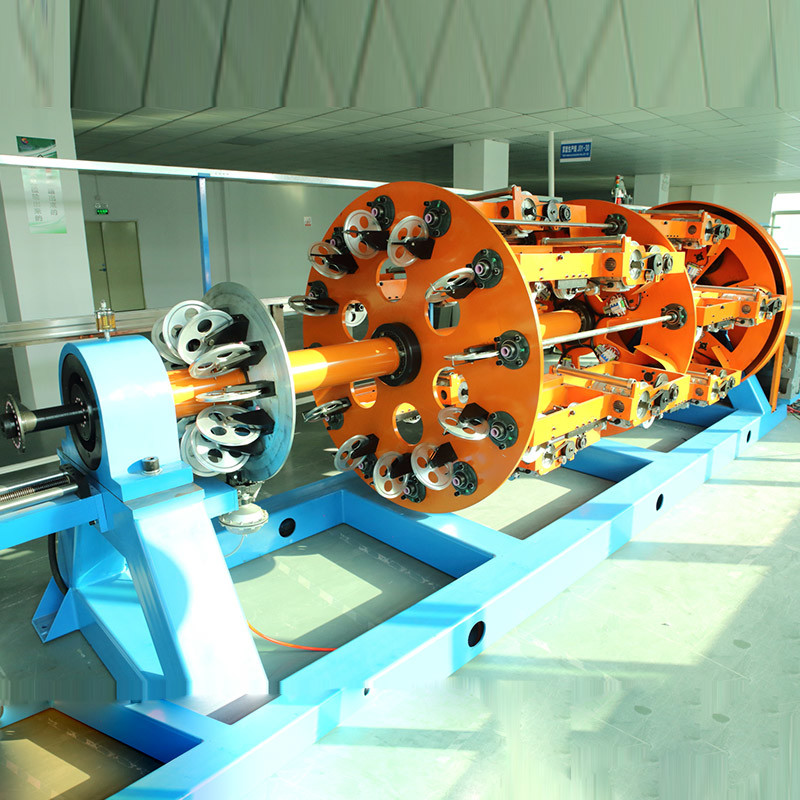

10La ligne de décharge d'aramide est décharge de cage tordue, décharge passive, frein à poudre magnétique importé, et la tension est réglable en ligne.

Paramètres techniques

Configuration des lignes

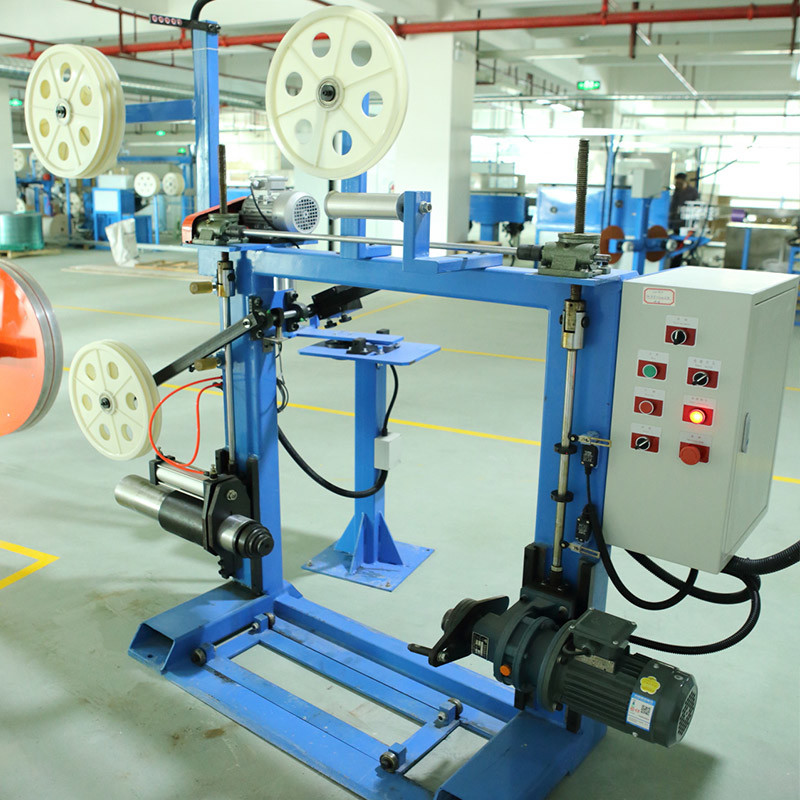

01. 1250 remboursement;

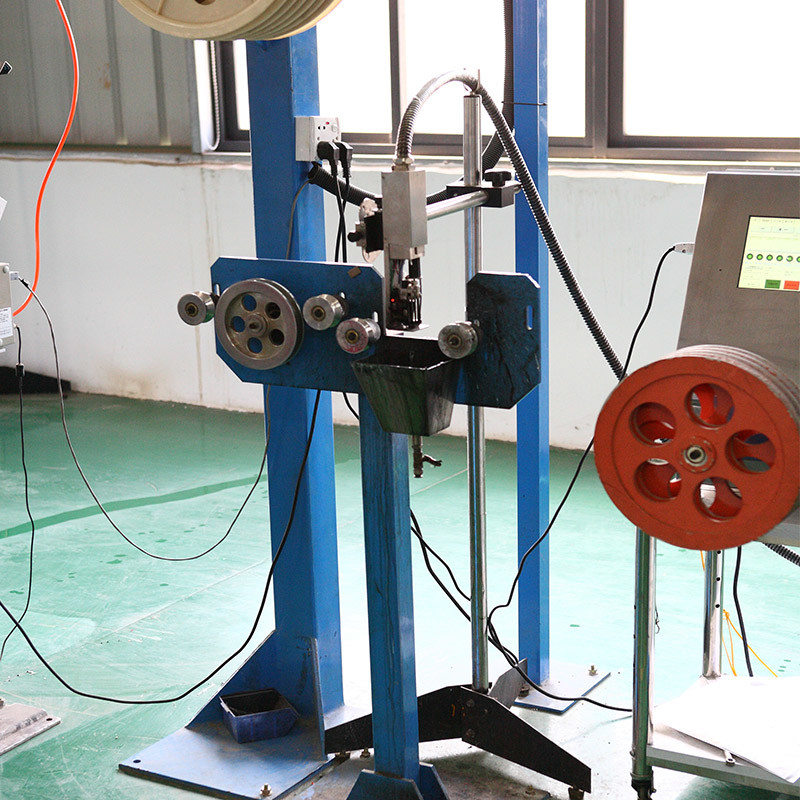

02.φ800 dispositif de tension à deux roues;

03.Φ 800 mm PBT tube / FRP remboursement ;

04.24 têtes de fils d'aramide pay-off (option de pay-off de fils d'aramide motorisés disponible);

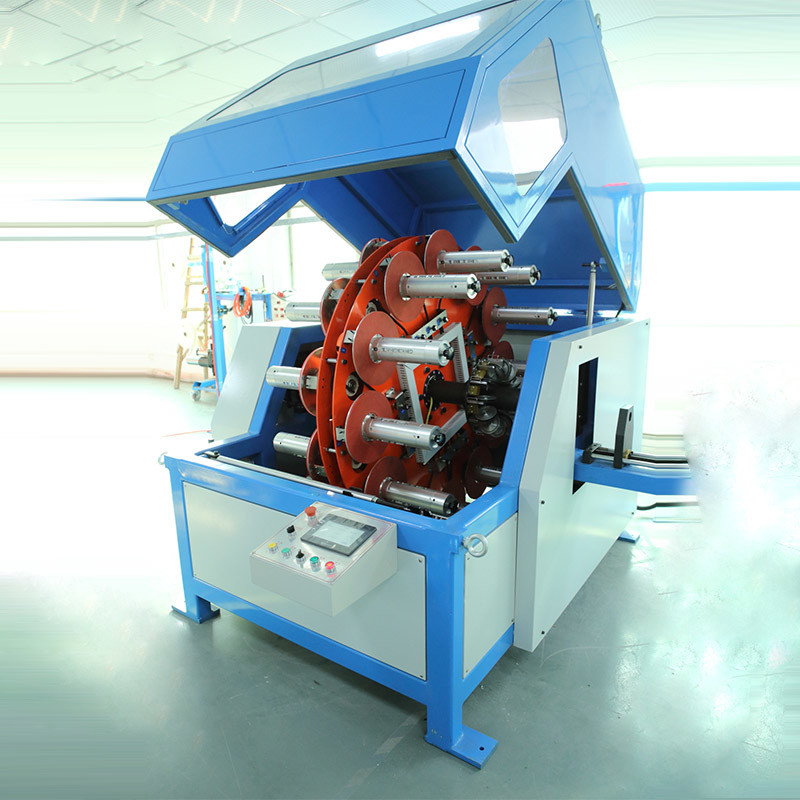

05.Remboursement de la fibre tampon de 12/24 têtes (option de cage de jonction disponible)

06.Plateforme mobile de positionnement du moule;

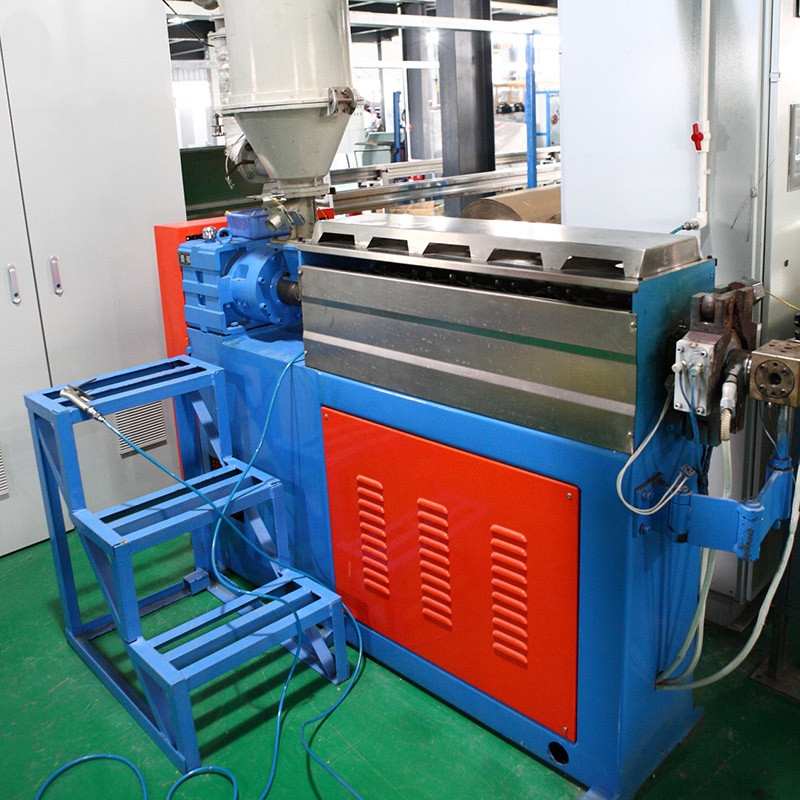

07.φ70 Extrudeuse;

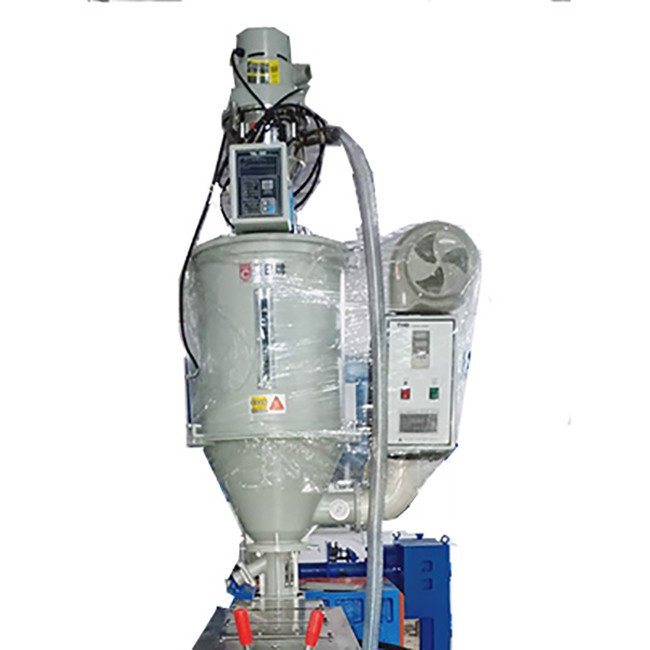

08.sécheuse et trémie;

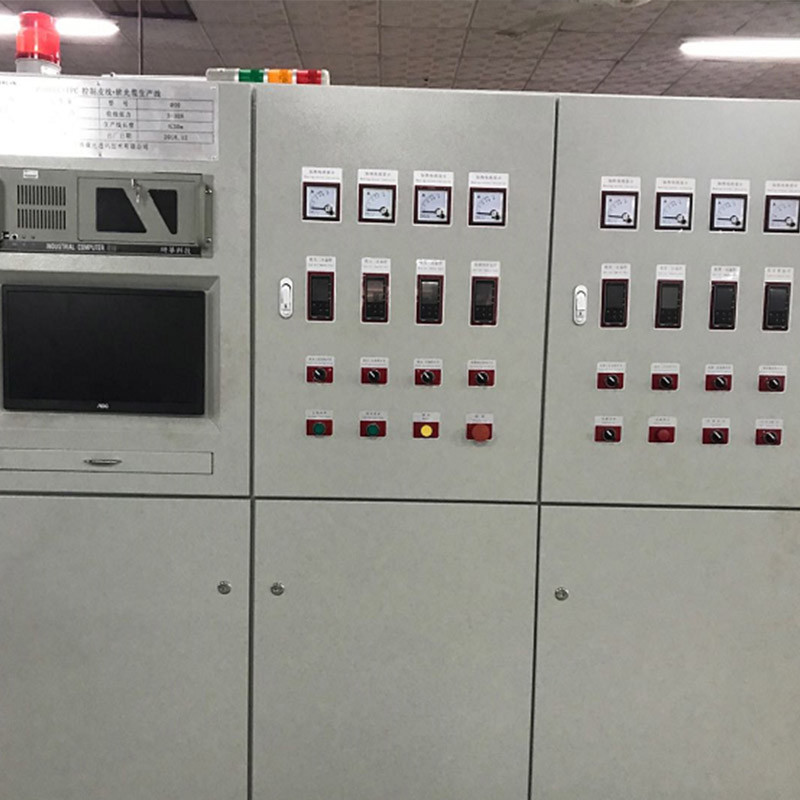

09.L'appareil de commande du programme PLC industriel + IPC FIBERCAN;

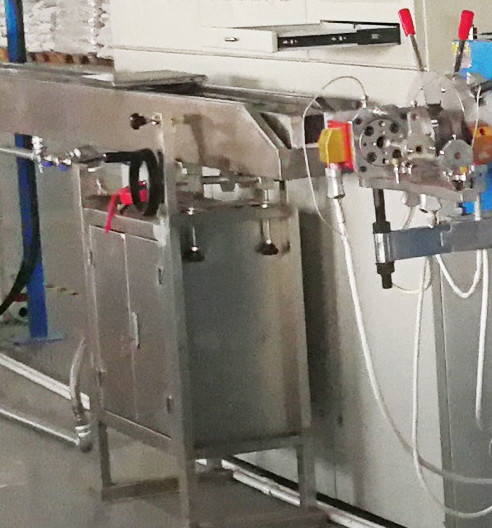

10. réservoir d'eau chaude mobile + réservoir d'eau chaude;

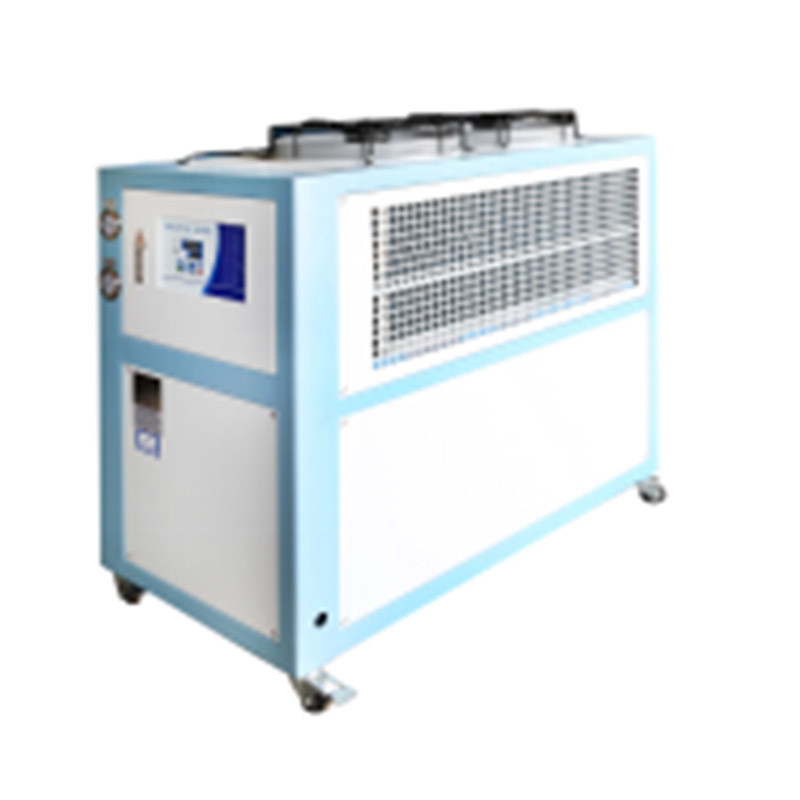

11.un refroidisseur de 4 ch;

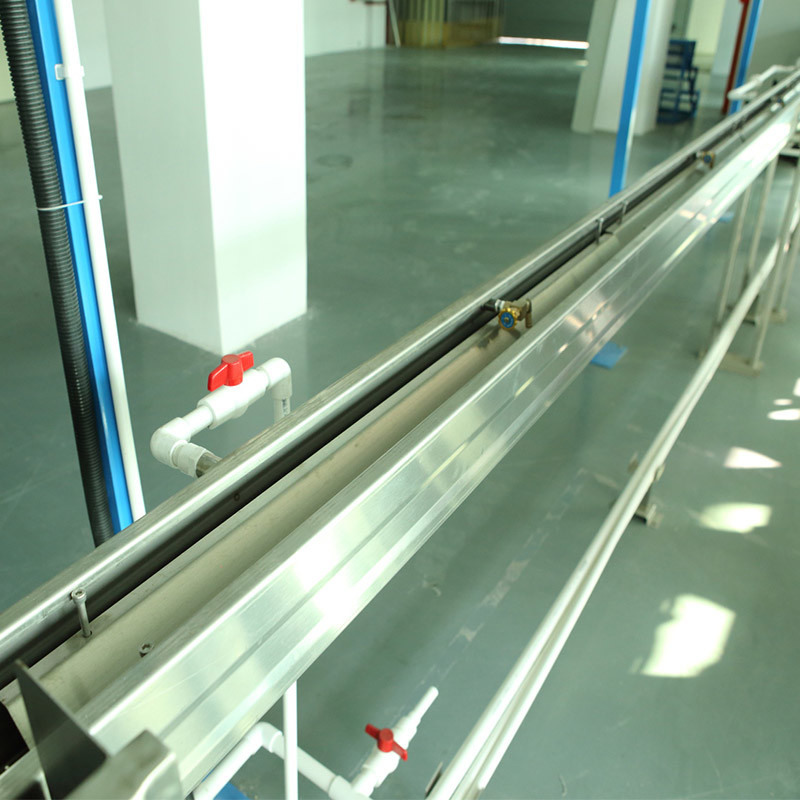

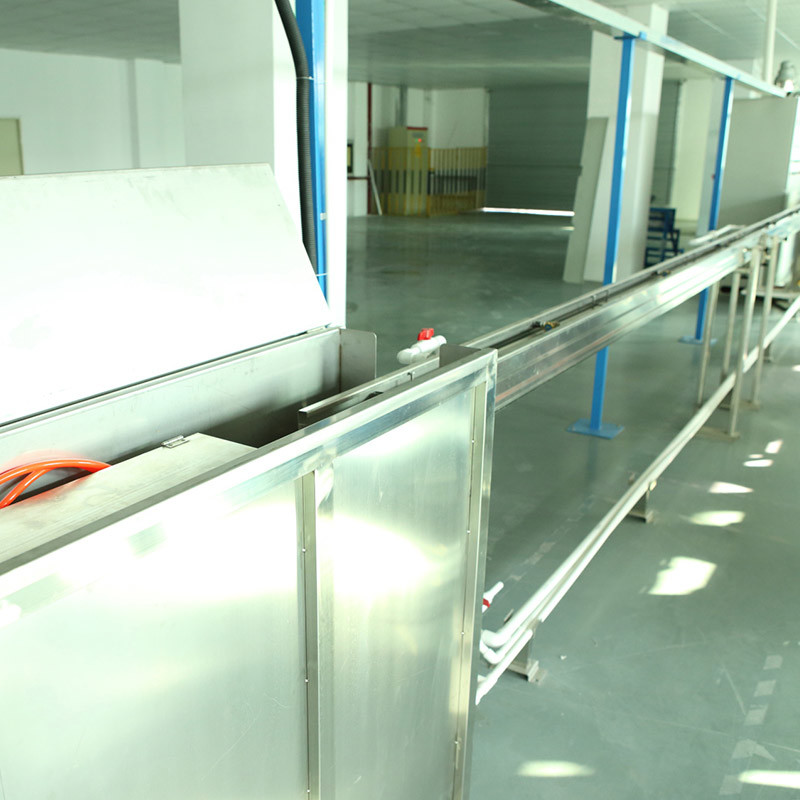

12.évier d'eau froide fixe + réservoir d'eau froide;

13.L'indicateur laser;

14.une résistance à l'incendie supérieure ou égale à 5 kW;

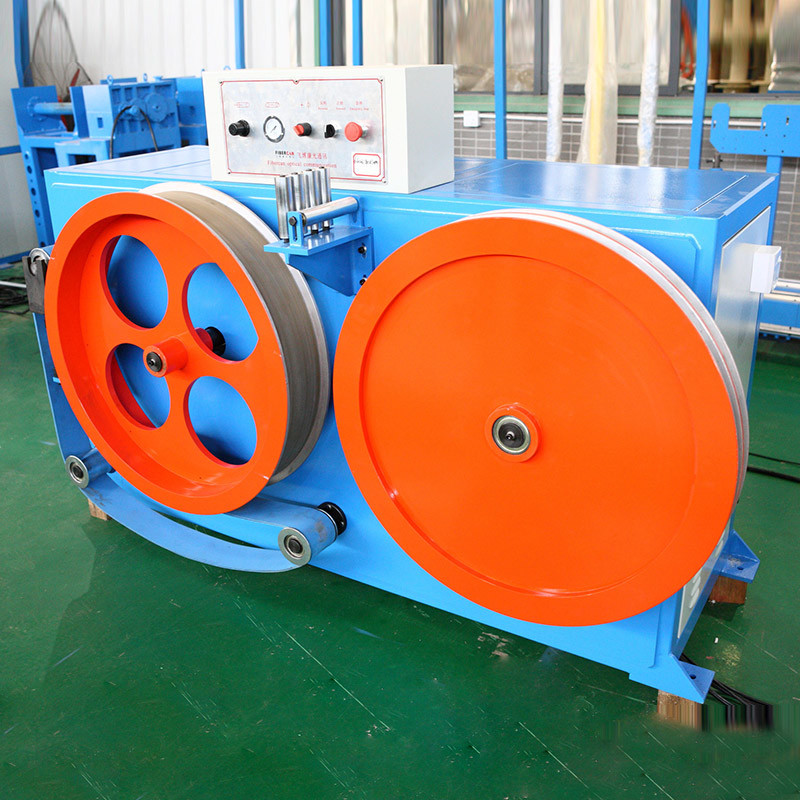

15.le capstan Φ800;

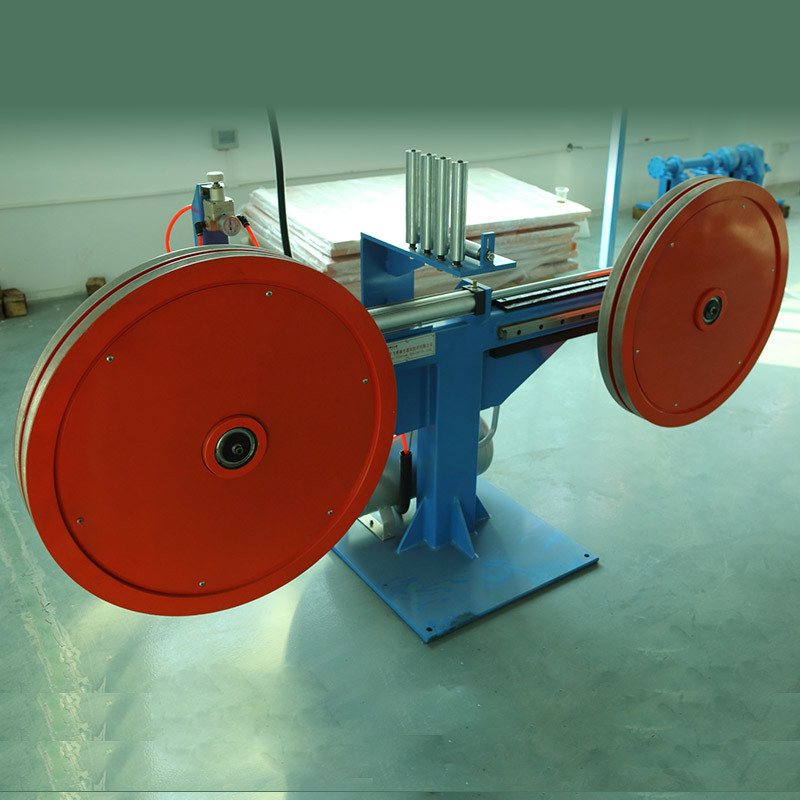

16.φ800 unité de tension à deux roues;

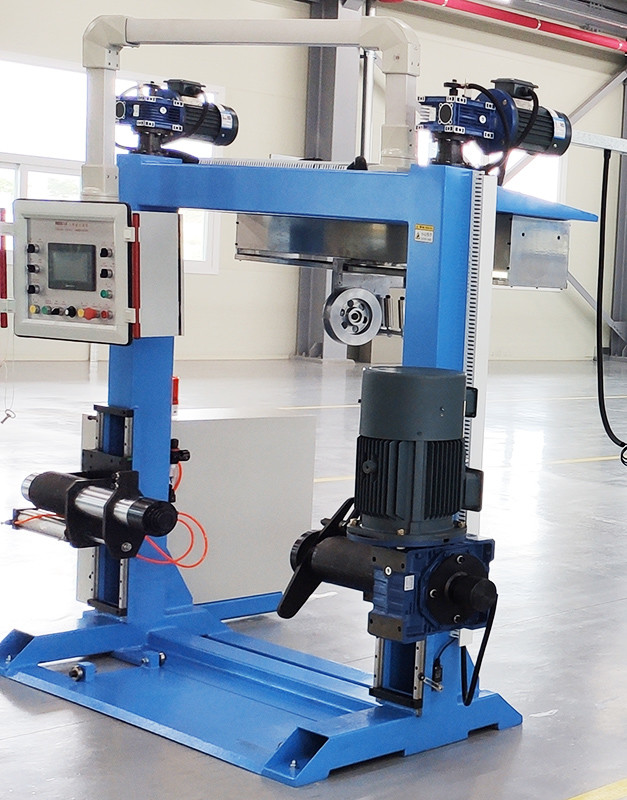

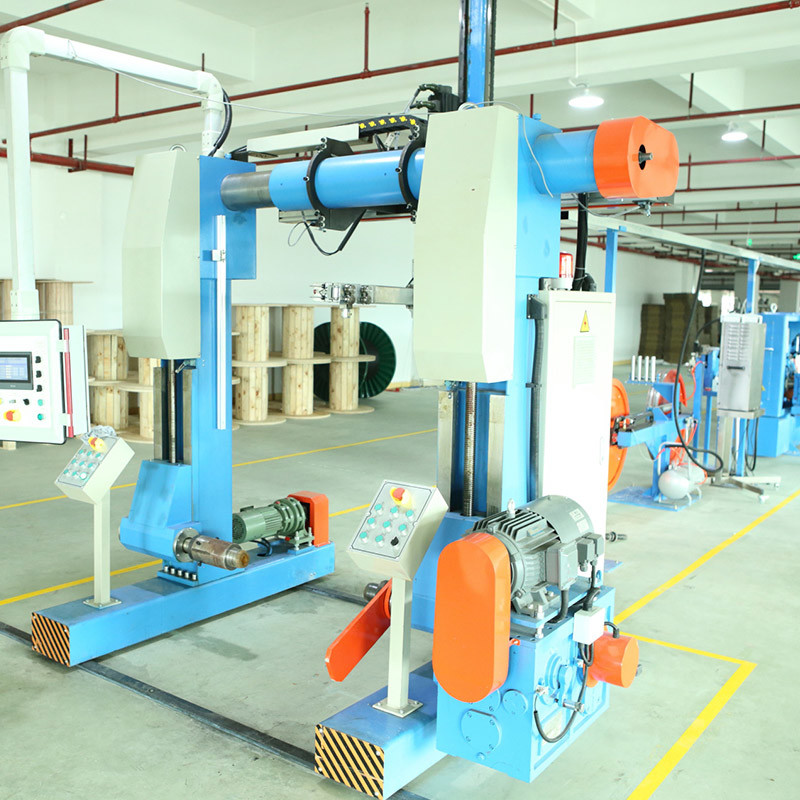

17.La machine à prendre les 1400.

Au-dessus de la configuration complète est réglable selon la demande de production de différents câbles de structure.
