Chaîne de production de câbles à fibre optique

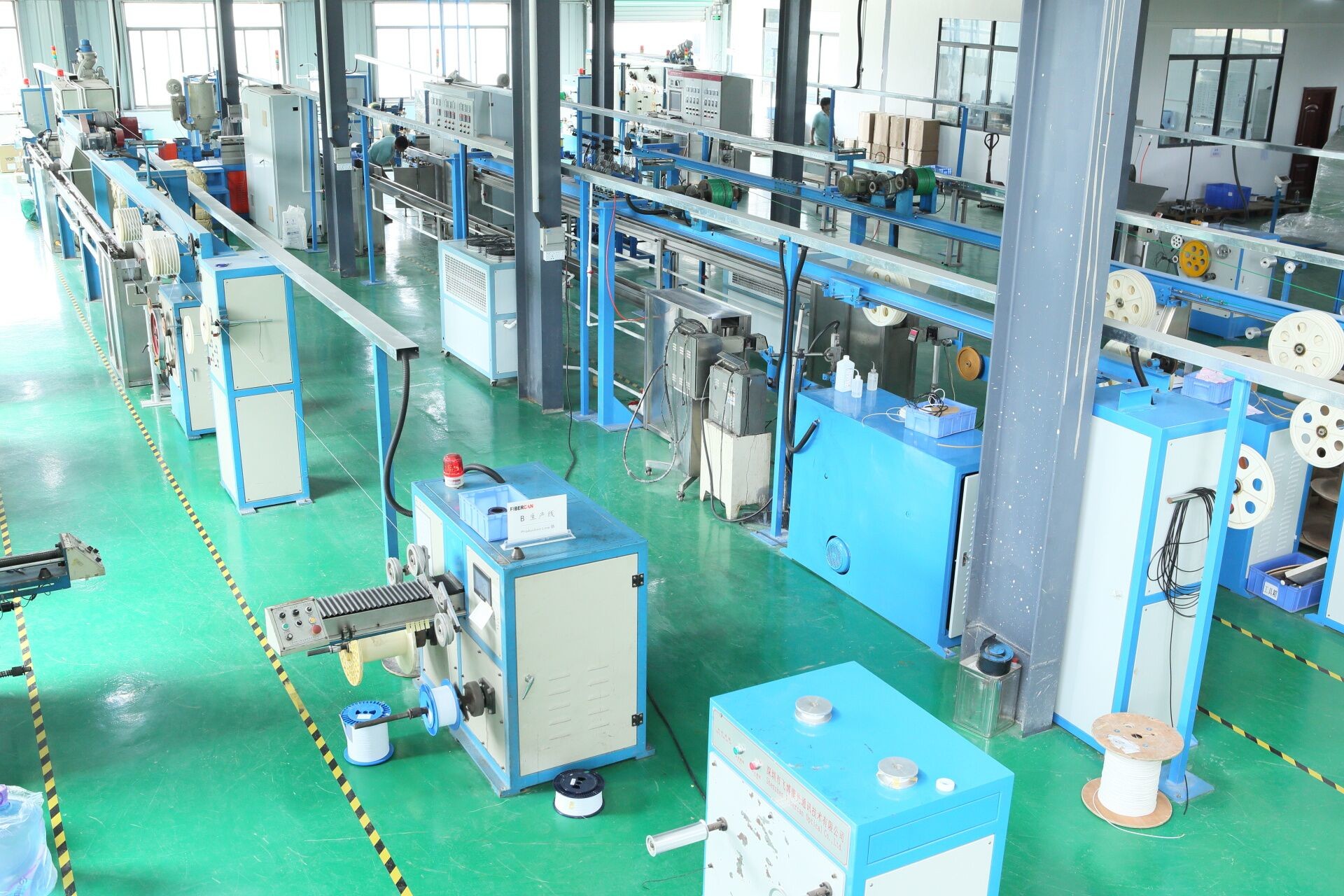

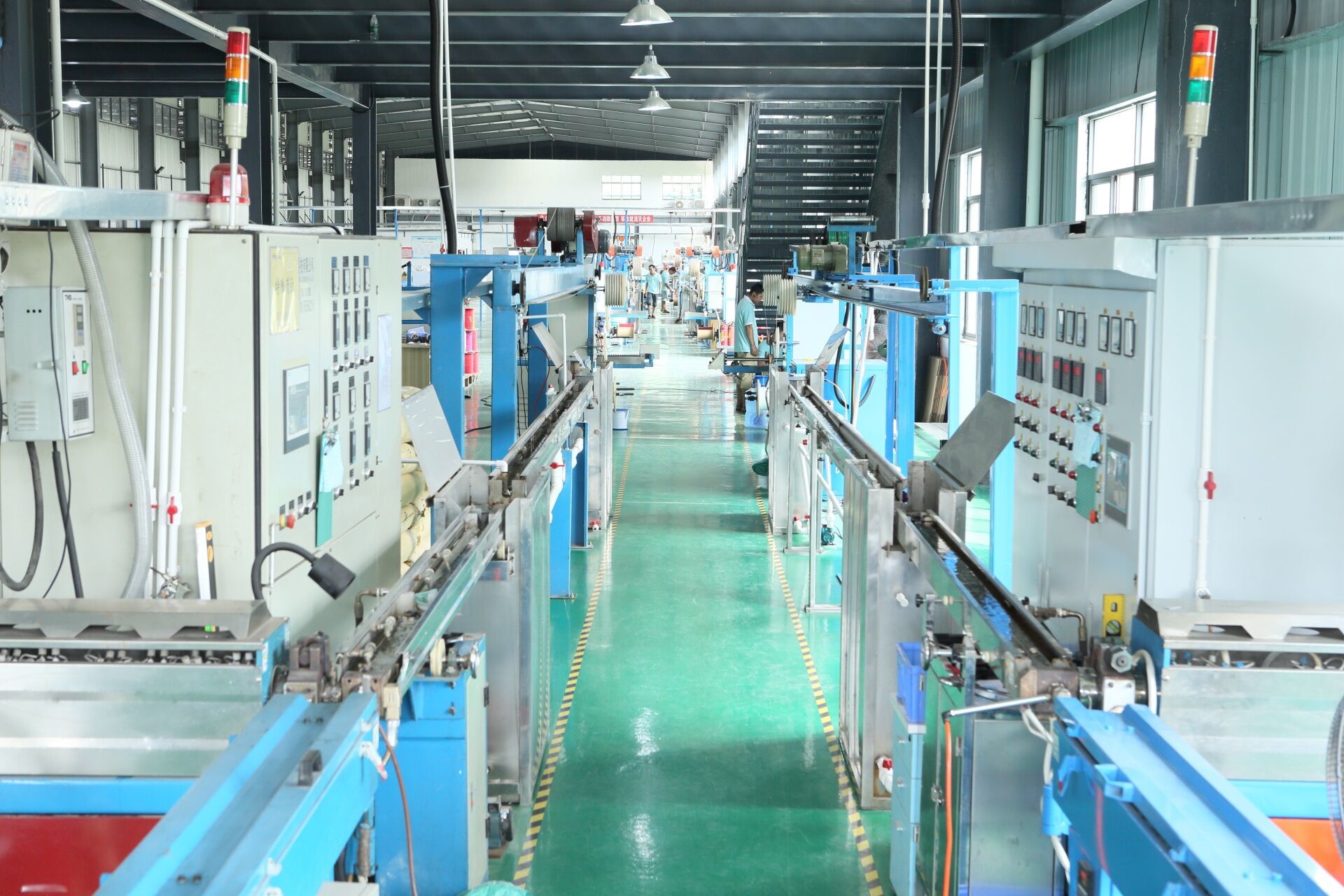

Ligne de production de câbles à fibre optique Rongbang RBTX-30

30 Lignes de protection étroites

Applications:

Cette ligne de production de câbles à fibres optiques produit un tampon de câble à fibres optiques de 0,6 / 0,8 / 0,9 mm. Structure du câble: fibre nue + gaine LSZH / PVC et autres câbles similaires.

Cette ligne peut être utilisée pour le revêtement en plastique de fil d'acier, diamètre de fil d'acier 1,0 mm max. qui est principalement utilisé dans la production de câbles FTTH.

La configuration des composants de la machine est réglable selon les exigences du processus.

Caractéristiques:

1Le diamètre extérieur du câble est uniforme, le degré du noyau est élevé, le diamètre extérieur est automatiquement rétrocuté,et la courbe du diamètre du câble peut être retracée.

2Le système de vide est réglable en vide et peut être relié à la vitesse de la ligne.

3La fibre optique est déchargée motorisée, la tension est précisément constante et la perte supplémentaire est faible.

4Le contrôle de la température est contrôlé par un compteur de température OMRON importé, et le contrôle de la température est précis.

5. changement automatique à double bobine, l'opération est stable et fiable.

6. Système de contrôle de la technologie informatique industrielle internationale avec un haut degré d'automatisation, il peut être relié aux systèmes MES, ERP, suivi en temps réel et gestion de la production.

7. Les principaux systèmes de contrôle et composants sont des marques de renommée internationale, et la ligne de production a une grande stabilité et fiabilité.

Paramètres techniques
1Vitesse de la structure: 350 m/min

2Diamètre extérieur de production: 0,6-0,9 mm

3Tension de la fibre: 0,4 N à 1,2 N ± 0,05 N

4Spécifications des bobines: disques standard de 25 km et 50 km

5. Spécification du rouleau: diamètre 200 mm-400 mm

6Perte supplémentaire: ≤ 0,02 dB/KM (fibre SM)

7Longueur de la ligne de production: ≤ 22 m

8. Les besoins en alimentation électrique: 35 KVA, AC380V ± 10% 50 Hz trois phases à cinq fils

9La consommation de puissance normale de la machine est de ≈ 17 kW/h.

10. Capacité de production: ≈18km/h (( tampon PVC), ≈12km/h (( tampon LSZH)

Configuration des lignes

1. deux têtes de fibre motorisée pay-off;

2. four à préchauffage en fibres;

3. sécheuse et trémie de 25 kg

4. 30 extrudeuse;

5. PLC + IPC programme FIBERCAN armoire de commande électrique;

6- une cuve d'eau mobile et un réservoir d'eau chaude;

7- la cuve de refroidissement et le réservoir d'eau;

8. dispositif de support d'imprimante à jet d'encre sans imprimante à jet d'encre;

9. ¢ 400 mm capstan de roue;

10. Unité de tension;

11. Prendre la machine (option de prise en charge automatique disponible).
