Qu'est-ce qu'un cordon de raccordement à fibre ?

Bonjour à tous, je m'appelle Wendy.Aujourd'hui, je vais vous présenter les câbles de brassage à fibre optique.La communication par fibre optique, en tant que technologie émergente, est devenue l'un des principaux piliers de la communication moderne et joue un rôle essentiel dans les réseaux de télécommunications modernes, grâce à la croissance rapide des données de trafic.

Câbles de brassage à fibre optique

Ⅰ.Que sont les câbles de brassage à fibre optique ?

Les câbles de raccordement à fibre optique sont définis comme des câbles à fibre optique dotés de fiches de connexion aux deux extrémités et d'un revêtement protecteur plus épais.Il est principalement utilisé dans les systèmes de communication par fibre optique, les réseaux d'accès par fibre optique, les réseaux de transmission de données par fibre optique et les réseaux locaux, entre autres applications.Il peut être utilisé dans les réseaux de télévision par câble, les réseaux de communication, les réseaux informatiques à fibre optique et les équipements de test optique.

Ⅱ.La structure des câbles de brassage à fibre optique

Les câbles de raccordement à fibre optique ont une structure identique aux câbles coaxiaux, à l'exception du fait que les cavaliers de fibre n'ont pas de couche de blindage en maille et que le centre est un noyau de verre pour la propagation de la lumière.Une enveloppe de verre entoure le noyau, suivie d'une fine gaine de plastique (PVC ou Téflon) à l'extérieur.

Il est crucial de comprendre la distinction entre les cordons de brassage en fibre et les tresses.La queue de cochon n'a qu'une seule extrémité avec une fiche de connecteur, tandis que l'autre extrémité est une extrémité cassée d'une âme de câble à fibre optique qui est épissée par fusion à d'autres âmes de câble à fibre optique.Des coupleurs, des cavaliers et d'autres dispositifs similaires sont également utilisés).Le cavalier est doté de connecteurs mobiles des deux côtés.Les interfaces se présentent sous différentes formes et tailles.Différents coupleurs sont requis pour différentes interfaces.Le pull comporte deux sections et peut être porté en queue de cochon.

Ⅲ.Types de câbles de brassage à fibre optique

Il existe de nombreux types différents de câbles de raccordement à fibre optique (également appelés connecteurs de fibre optique), qui sont des connexions de fibre optique fixées à des modules optiques.Ils ne peuvent pas être utilisés ensemble.LeLCLe connecteur à fibre optique est utilisé pour leSFPmodule, tandis que leCSLe connecteur à fibre optique est utilisé pour leGBIC.Un aperçu complet de certains connecteurs à fibre optique couramment utilisés dans l’ingénierie des réseaux est fourni ci-dessous :

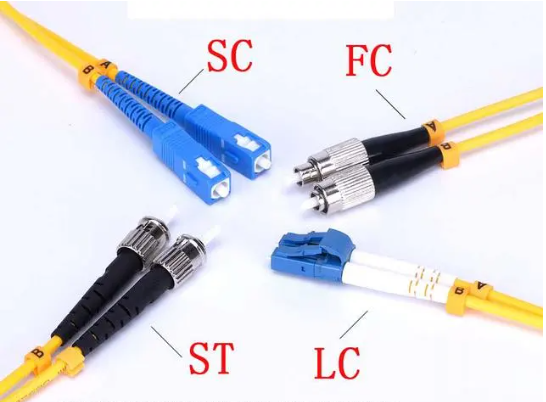

①Câbles de brassage à fibre optique de type FC : un manchon métallique est utilisé pour le renforcement externe et un tendeur est utilisé pour la fixation.Sur leFDALCoté, c'est couramment utilisé (le plus utilisé sur le patch panel)

②Câbles de brassage à fibre optique de type SC : le connecteur reliant leGBICLe module optique a une coque rectangulaire et une technique de fixation plug-and-pull qui ne nécessite pas de rotation.(On le trouve le plus souvent sur les commutateurs de routeur)

③Câbles de raccordement à fibre optique de type ST : la coque extérieure est circulaire et la méthode de fixation est le tendeur, qui est souvent utilisé dans les répartiteurs de fibre optique.(Les connecteurs ST standard sont utilisés pour10Base-Fconnexions.) Les répartiteurs à fibre optique sont fréquemment fabriqués à partir de ce matériau.)

④Câbles de brassage à fibre optique de type LC : c'est un connecteur pour joindreSFPmodules qui utilisent un mécanisme de verrouillage à prise modulaire (RJ) facile à utiliser.(C'est un terme largement utilisé par les routeurs)

Selon le connecteur, il peut être divisé en FC, ST,CS,LC, MU, MPO/MTP, E2000, MTRJ,SMA, etc. Les méthodes de contact d'extrémité incluentPC,CUP,APC, et les connecteurs utilisés pour connecter les modules optiques sont principalementLC.CS.Ces trois types de MPO/MTP.Les connecteurs de cavaliers à fibre optique sont un problème que les utilisateurs doivent prendre en compte lors de l'achat de cavaliers à fibre optique.

Selon la couleur du connecteur, il peut être divisé en : bleu (couramment utilisé pour les connecteurs monomodes), beige et gris (couramment utilisé pour les connecteurs multimodes).

Selon la couleur du couvre-queue, il peut être divisé en : gris, bleu, vert, blanc, rouge, noir, turquoise.

Selon le nombre de cœurs de fibre, il peut être divisé en un seul cœur, un double cœur, 4 cœurs, 6 cœurs, 8 cœurs, 12 cœurs, 24 cœurs, 48 ​​cœurs et 72 cœurs ou comme spécifié par les clients.

Selon le diamètre du noyau, il peut être divisé en fibre multimode et fibre monomode.50 μm-65 μm est une fibre multimode, qui fait référence à une fibre qui transmet plusieurs modes à une longueur d'onde de fonctionnement donnée, avec une perte de dispersion importante et une courte distance de transmission, et convient aux systèmes de communication par fibre optique à courte distance.9μm est une fibre monomode, qui ne peut transmettre la lumière que d'un seul mode, et sa dispersion intermodale est très faible, ce qui convient à la communication longue distance.

Selon leUIT-Tstandard, les fibres de communication sont divisées en sept catégories :G.651, G.652, G.653, G.654,G.655, G.656, etG.657, dontG.651est une fibre multimode.G.651-G.657 sont des fibres monomodes.ISO/CEIdivise les fibres multimodes enOM1-OM5.Ces cinq types de fibres multimodes sont principalement utilisés dans les réseaux locaux (LAN) et les centres de données (DCN).Les cavaliers fibre mentionnés ci-dessus, ETU-LINK ) sont disponibles.

La longueur de la fibre peut être personnalisée selon les exigences du client.

Selon le matériau de la gaine extérieure du câble, il peut être divisé en type ordinaire, type ignifuge ordinaire, type sans halogène à faible émission de fumée (LZSH), type ignifuge sans halogène à faible émission de fumée, blindage, etc. le cavalier est un nouveau type

de câble de brassage à fibre optique qui peut être utilisé dans la salle d'équipement ou dans d'autres situations dangereuses.Les câbles de brassage blindés renforcent la protection des tuyaux en acier inoxydable et ont des qualités de compression et de traction plus élevées que les cordons de brassage à fibre optique standard.

Ⅳ.Comment choisir des câbles de brassage à fibre optique ?

Les fibres optiques multimodes OM1, OM2, OM3, OM4 et monomodes OS2 se trouvent couramment dans les connexions de patch de fibre optique.CS, ST, FC,LC, MTRJ et E2000 sont quelques-uns des types de connecteurs de cavalier à fibre optique.En pratique, il n’existe pas de solution universelle et vous devez choisir en fonction de vos propres besoins.Quels facteurs devez-vous prendre en compte lors de la sélection d'un cavalier pour votre réseau ?Suivez simplement ces instructions simples.

1. Types de connecteurs de fibre optique

Différents connecteurs sont utilisés pour différents appareils, principalement MPO,CS.FC,LC.Cavaliers d'interface ST :

(1) Câbles de raccordement à fibre optique de type MPO : utilisés pour la connexion de modules optiques 40G, 100G et le centre de données haute densité ;

(2) Câbles de raccordement à fibre optique LC : utilisés pour la connexion de modules optiques SFP, ils utilisent des prises modulaires, et ce type de cavalier est généralement utilisé sur les routeurs ;

(3) Câbles de raccordement à fibre optique de type SC : ils sont connectés au module optique GBIC.Sa coque est rectangulaire et la méthode de fixation est du type loquet enfichable, qui n'a pas besoin d'être tourné.Il est généralement utilisé dans les routeurs et les commutateurs ;

(4) Câbles de raccordement à fibres optiques de type FC : la méthode de renforcement externe adopte un manchon métallique et la méthode de fixation est le tendeur, qui est généralement utilisé sur le répartiteur ;

Câbles de brassage à fibre optique de type ST : la coque est ronde et la méthode de fixation est le tendeur, qui est généralement utilisé sur le répartiteur.

2. Type de fibre

Les câbles de raccordement à fibre optique multimode utilisent une fibre 50/125 um ou 62,5/125 um, tandis que les câbles de raccordement à fibre optique monomode utilisent une fibre 9/125 um.La transmission de données longue distance est assurée par des câbles de raccordement à fibre optique monomodes, tandis que la transmission de données à courte distance est assurée par des câbles de raccordement à fibre optique multimodes.La gaine des câbles de raccordement à fibres optiques monomodes est jaune, tandis que les câbles de raccordement à fibres optiques multimodes sont classés comme OM2 (orange), OM3 (bleu d'eau), OM4 (violet) et OM5 (orange) (vert pomme).

3. Méthode de meulage du connecteur

La qualité de transmission par fibre optique est déterminée par différentes procédures de meulage ;PC/UPC est bleu, tandis queAPCest vert.

PC (Physical Contact) est l'abréviation de contact physique.La surface de la virole est meulée pour lui donner une petite forme sphérique et le noyau de la fibre est situé au point de courbure le plus élevé, réduisant ainsi l'entrefer entre les composants de la fibre et mettant les deux faces d'extrémité de la fibre en contact physique.

La face d'extrémité ultra-physique est appeléeCUP(Contact ultra physique).LeCUPLa face d'extrémité du connecteur n'est pas entièrement plate, mais elle présente une petite courbe pour un accouplement plus précis.CUPest basé sur le PC, mais avec un meilleur polissage et un meilleur brillant de la surface d'extrémité, ainsi qu'une surface d'extrémité plus en forme de dôme.

La face d'extrémité de la fibre est généralement affûtée à un biseau de 8°.APC(Contact physique incliné), contact physique en biseau.En réfléchissant la lumière à travers son angle de biseau vers le revêtement plutôt que directement vers la source, le biseau à 8° permet d'obtenir des faces d'extrémité de fibre plus serrées et de meilleures performances de connexion.

La perte d'insertion du PC,CUP., etAPCconnecteurs est généralement inférieur à 0,3 dB ;cependant, en raison de l'entrefer plus étroit,CUPLes connecteurs /PC sont plus faciles à obtenir une faible perte d'insertion.APCla perte de retour standard de l'industrie est de-60dB,PCla perte de retour est de-45dB,CUPla perte de retour est souvent de -50 dB (voire plus) et la perte de retour du PC est de -45 dB.

4. Le matériau du manchon de protection des câbles de raccordement à fibres optiques

PVC etLSZHsont couramment utilisés dans les cordons de brassage à fibres optiques.

Le LSZH (Low Smoke Zero Halogen) est un matériau sans halogène à faible émission de fumée, doté de bonnes propriétés de protection de l'environnement et de propriétés ignifuges, mais il est relativement cher.PVC(Chlorure de polyvinyle) Le matériau en chlorure de polyvinyle est inflammable et produit des gaz toxiques, il ne convient donc pas à une application en intérieur et son prix est bas.

Lorsque vous choisissez des pulls en fibre, il est également important de penser à la durée pendant laquelle nous les porterons.Lors du choix des câbles de raccordement à fibre optique, nous devons prendre en compte non seulement la fiabilité du matériau, mais également le taux de transmission et la perte, ainsi que les informations spécifiques sur les paramètres.

La face d'extrémité de la ferrule doit être protégée pour éviter les chocs lors de l'utilisation de câbles de raccordement à fibre optique, et le capuchon anti-poussière doit être appliqué rapidement après le démontage.Pendant la transmission, le signal laser ne doit pas regarder directement l'extrémité de la fibre.

Ⅴ.Précautions d'utilisation des câbles de brassage à fibre optique

Remarque sur l'utilisation de câbles de raccordement à fibre optique : (y compris les cavaliers de fibre monomode et les cavaliers de fibre multimode)

1. Les longueurs d'onde de l'émetteur-récepteur des modules optiques doivent correspondre : les longueurs d'onde de l'émetteur-récepteur des modules optiques aux deux extrémités du cavalier de fibre doivent correspondre.La technique de différenciation la plus courante consiste à comparer la couleur du cavalier de fibre.

2. Sauf indication contraire.La fibre multimode orange est utilisée dans le module optique à ondes courtes.La fibre monomode jaune est utilisée dans le module à ondes longues.Il s'agit d'une idée fausse courante car elle dépend de la configuration du fabricant.Ceci est fait pour garantir l'exactitude du transfert de données.

3. Étant donné que le cordon de raccordement à fibre optique est constitué d'un matériau sensible, il ne doit pas être plié ou enveloppé excessivement pendant l'utilisation.Faites attention au capot de protection, même s'il est présent.Ce n’est pas seulement facile à détruire, mais cela augmentera également la quantité de lumière transmise.L'atténuation est un terme utilisé pour décrire le processus de réduction de l'intensité de

4. Protection du câble de raccordement à fibre optique : le couplage de fibre optique sera endommagé s'il n'est pas étanche à la poussière et à l'huile après sa connexion.
